Nomenclature

La série AA 7xx désigne la catégorie des aluminiums de fonderie alliés avec l’ajout de zinc, de cuivre et de magnésium. D’autres éléments comme le manganèse, le fer, le vanadium ou le zirconium apportent des caractéristiques précises. Le AA 713.0 est une désignation normée par l’Aluminium Association. Le « .0 » indique la forme du produit, soit une pièce coulée (alors que « .1 » serait un lingot). L’alliage AA 713 est l’ancien « Tenzaloy », qui portait la désignation 613.0. D’autres désignations équivalentes sont ASTM ZC81A (ancien) et UNS A07130.

Méthode d’élaboration

L’alliage a été conçu à partir de lingots de AA 713.1 par Paber Aluminium. La pièce est coulée en moule permanent et, à l’état brut de coulée, elle est laissée vieillir naturellement à la température ambiante (21 jours et plus) ou est vieillie au four.

État métallurgique

L’état T5 signifie que le traitement de durcissement est l’un des deux suivants :

1. la pièce a été vieillie artificiellement sans mise en solution préalable par un maintien au four à 121 °C pendant 16 heures;
2. la pièce a été vieillie à la température ambiante (maturation) pendant 21 jours ou plus.

Les propriétés mécaniques sont alors semblables.

Remarques sur la composition chimique

Le zinc est l’élément d’addition principal du AA 713.0. La formation de microprécipités de MgZn₂, de Mg₂Si et de CuAl₂ est recherchée lors du traitement de vieillissement.

Remarques sur la microstructure

Toutes les attaques chimiques révèlent l’hétérogénéité de la concentration des éléments chimiques dans chacune des dendrites. Cette hétérogénéité est occasionnée par le refroidissement rapide dans le moule permanent. Selon la « méthode des interceptions » de la norme ASTM E112, la taille des grains correspond à un indice « G » de 2,0, ce qui donne une dimension moyenne de 179,6 µm.

Les précipités de (Fe,Mn)Al₆, de Fe₃SiAl₁₂ et de Cu₃NiAl₆ sont identifiés sur une micrographie prise au microscope électronique à balayage (MEB) (voir l’onglet Constituants).

Des microretassures, des porosités ainsi que quelques « rosettes » sont également présentes, ce qui est un signe d’un refroidissement rapide. Ces « rosettes » sont facilement identifiables par leur profil convexe, allant même jusqu’à une structure parfaitement circulaire. Elles se forment durant la solidification lorsque du métal liquide, riche en éléments d’alliage, est emprisonné entre les premières dendrites solidifiées.

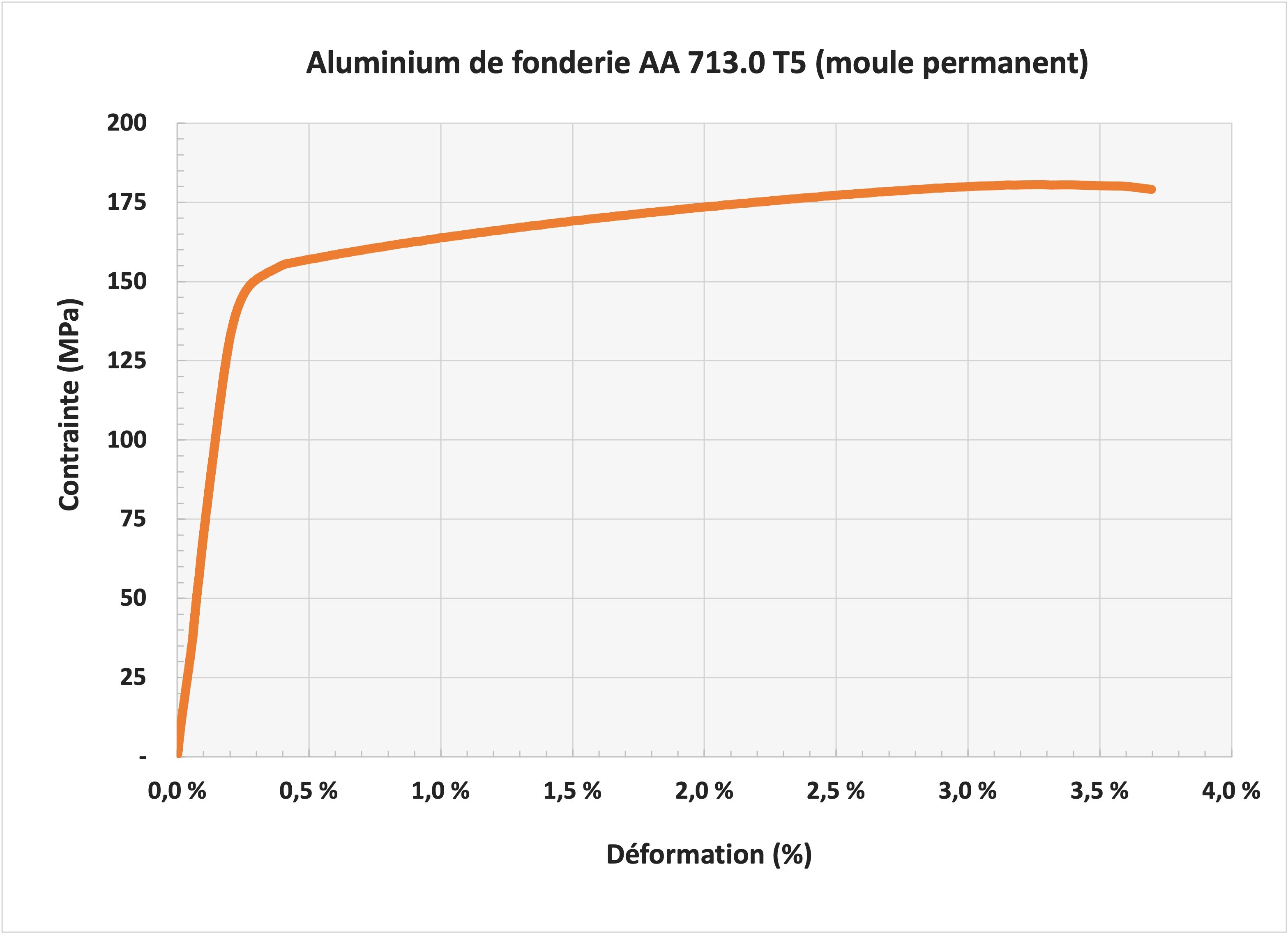

Remarques sur les propriétés mécaniques

L’intérêt de cet alliage est son durcissement par précipitation sans avoir subi de traitement thermique au four. Cela permet d’atteindre une limite élastique ainsi qu’une résistance mécanique dans le tiers supérieur, comparables à celles des autres alliages de fonderie qui requièrent un traitement de vieillissement au four.

Pour cet échantillon, les microretassures et quelques porosités procurent un allongement à la rupture inférieur aux valeurs typiques.

Préparation métallographique

1. Meulage sur papier 320 grains (2 min.);
2. Polissage avec particules diamantées en suspension : MD-Largo 6 µm (5 min.), MD-Mol 3 µm (6 min.) (optionnelle), MD-Mol 1 µm (5 min.), MD-CHEM avec OP-U Non-Dry (1 min.) (finition).

Fiches d’alliages associés

• Al-10 AA 713.0 T5 Moule en sable
• Al-12 AA 713.0-T5 Moule sable homogénéisé 12 h à 470 °C
• Al-13 AA 713.0-T5 Moule sable homogénéisé 24 h à 470 °C

Applications possibles

L’alliage AA 713 remplace les alliages AA 356, AA 355 et AA 319, car il ne nécessite aucun traitement thermique. L’alliage est idéal pour les pièces de grandes dimensions ou toute autre pièce pouvant difficilement être traitée au four.

Applications typiques : pièces automobiles, pièces de remorques, pompes, équipements miniers.

Provenance/Fabrication

Les éprouvettes de traction ont été produites par Paber Aluminium, Montmagny, Québec, Canada.
